Як зібрати 1S акумулятор

⚠️Дописується

Ця сторінка для популяризації можливості дома в умовах війни тримати екстрений запас енергії що допоможе зробити життя трохи більш комфортним коли немає централізованого енергопостачання.

  • Що таке 1S акумулятор

1S означає один послідовно підключений елемент (Single Serial).
Такі акумулятори мають номінальну напругу 3.6–3.7 V для Li-ion та 3.2–3.3 V для LiFePO₄.

Важливо. Типи акумуляторів змішувати не можна ⛔

1S — найпростіша конфігурація батареї, яку можна зібрати. Вона може використовуватись у:

  • ліхтариках
  • powerbank’ах
  • електронних модулях
  • DIY-проєктах на Arduino/ESP/STM
  • дитячих іграшках
  • датчиках, смарт-пристроях

❇️Переваги 1S акумулятора:

  • проста схема
  • недорога BMS
  • мінімум компонентів
  • не потрібно балансування (якщо 1 елемент або паралель)
  • невеликі розміри
  • З яких елементів він складається

1S акумулятор зазвичай містить:

  • Li-ion або LiFePo₄ елемент (формат 18650 / 21700 / 26650 / призматичний)
  • BMS плата 1S (захист від перезаряду, перерозряду, короткого замикання)
  • Нікелева стрічка або товсті дроти (місцями можна і спаяти якщо не перегрівати, тут треба думати про техніку безпеки в першу чергу). Дехто використовує акумулятори під гвинт і гайку, але там треба слідкувати щоб під навантаженням вони не розкручувались, в таких умочах їх не варто робити повністю закритими.
  • Термоусадка / корпус (бо ніяк і ніхто не застрахований від випадку попадання туди сторонніх елементів або вологи)
  • Конектор (XT30, JST-PH, DC-jack, або USB-Type-C модуль для зарядки, тут все на вибір)

Якщо батарея складається з кількох елементів паралельно (1S2P, 1S3P), то:

  • всі банки НЕМАЄ сенсу балансувати
  • але напруга перед паралельним з’єднанням має бути однакова (різниця ≤ 0.05 V)
  • Яку BMS вибрати і чому вона важлива

✴️Навіть для 1S батареї BMS потрібна, бо вона захищає від: перезаряду, перерозряду, короткого замикання, обмежує максимальний струм.

Зразу почну з того що є BMS Heltec які закриють це питання але іноді достатньо BMS за 20 грн яка закриє питання живлення чогось невеликого що не вимагає якоїсь специфіки. Тобто Aliexpress ніхто не відміняв і в кінці сторінки я накидаю посилань на BMS-ки що можна на сьогодні знайти там. ⚠️Чи будуть вони там же через рік, не певен. Та й на Prom/Rozetka в цілому цих плат вдосталь.

  • З яких елементів він складається
    • 1 акумулятор якщо немає необхідності підвищувати ємність (ампери), якщо є то в кінці біля 1S виникає допис 2P/3P/4P і так далі до Np. Ось це 2/3/4/5/etc/P говорить про те що у нас збільшується кількість акмуляторів у яких з’єднані плюси і мінуси і окремо виведені

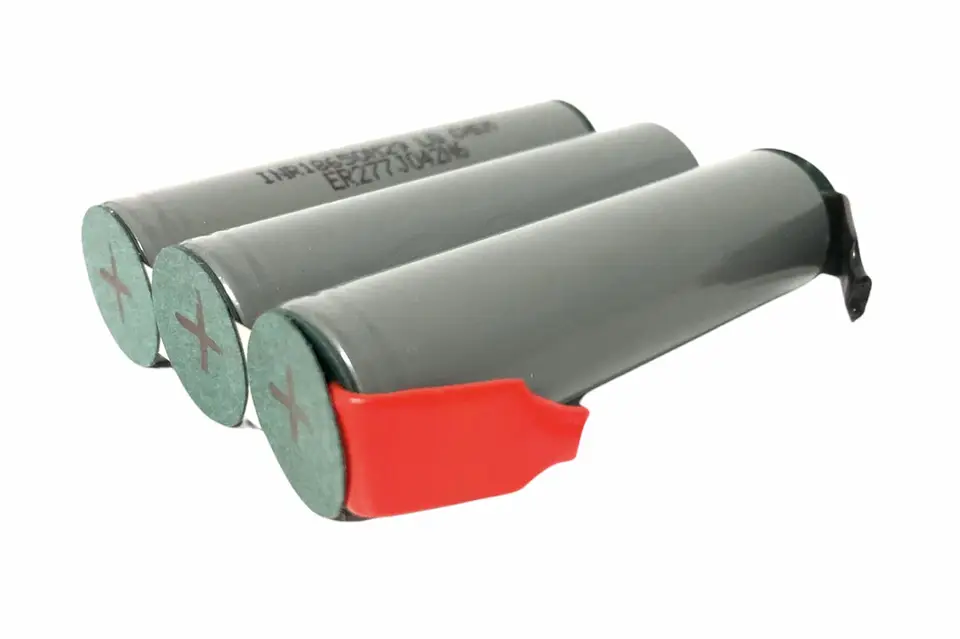

Ось приклад для 1S/2P відповідно поруч 1S/3P. Основне правило – всі плюси з’єднуються разом і потім виводяться, потім всі мінуси з’єднуються разом і виводяться.
1S2P

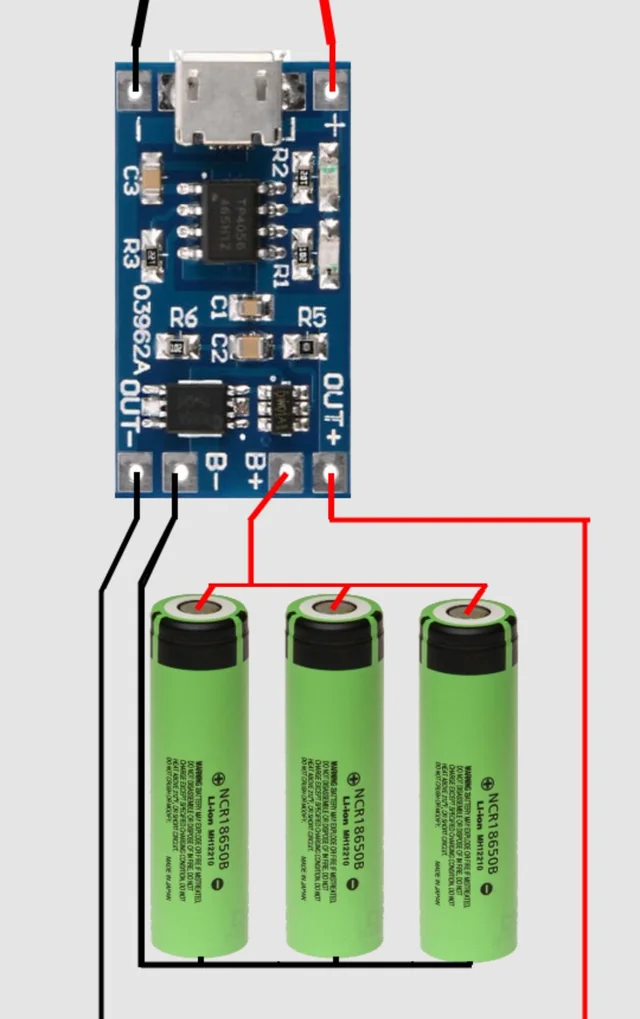

Ще один варіант візуальзації

  • Алгоритм складання (покроково)
  • Практичні поради
  • Приклади
